全國2014年4月高等教育自學考試
結構力學（二）試題
課程代碼：02439
請考生按規定用筆將所有試題的答案涂、寫在答題紙上。
選擇題部分
注意事項：
1． 答題前，考生務必將自己的姓名、準考證號用黑色字跡的簽字筆或鋼筆填寫在答題紙規定的位置上。
2． 每小題選出答案后，用2B鉛筆把答題紙上對應題目的答案標號涂黑。如需改動，用橡皮擦干凈后，再選涂其他答案標號。不能答在試題卷上。
一、單項選擇題（本大題共10小題，每小題2分，共20分）
每小題列出的四個備選項中只有一個是符合題目要求的，請將其選出并將“答題紙”的相應代碼涂黑。錯涂、多涂或未涂均無分。
1．圖示結構中，MA等于
A.2Fpa B.Fpa
C．0 D.-2Fpa
2．圖示桁架中，桿1和2的軸力為
A．FN1=-Fp，F(xiàn)N2=Fp/2
B.FN1=Fp,FN2=Fp/2
C．FN1=-Fp，F(xiàn)N2=-Fp/2
D.FN1=Fp,FN2=-Fp/2
3．圖示結構各桿的線膨脹系數為α，各桿兩側溫度均升
高t℃，則AB兩點水平相對位移為
A．αtl(→←)
B.αtl(←→)
C．2αtl(→←)
D.2αtl(←→)
4．圖示結構各桿EI為常數，用位移法計算時，基本未知量的少數目是
A．1
B.2
C．3
D.4
5．圖為圖所示結構的力法基本體系，則力法方程δ11X1+△1P=0所表示的是
A．B點的豎向位移為0
B.B截面的轉角為0
C.B鉸兩側截面的相對轉角為0
D.B鉸兩側截面的相對豎向位移為0
6．圖示結構用力矩分配法計算時，由C向D的彎矩傳遞系數為
A.1
B.0.5
C．-0.5
D.-1
7．圖示結構各桿EI為常數，(1)圖所示結構能用力矩分配法計算；(2)圖所示結構不能用力矩分配法計算。這兩種表述中
A.(1)對，(2)對；
B.(1)對，(2)錯；
C.(1)錯，(2)對；
D.(1)錯，(2)錯。
8．Fp=1在AD上移動，BC桿的軸力影響線在D點的豎標值為
A．1
B.
C.
D.-1
9．已求得圖示結構單元②的桿端力矩陣為［-l0kN·m 20kN·m］T，則單元②的彎矩圖形狀為
10．圖示結構基本振型的形狀為
非選擇題部分
注意事項：
用黑色字跡的簽字筆或鋼筆將答案寫在答題紙上，不能答在試題卷上。
二、填空題（本大題共10小題，每小題2分，共20分）

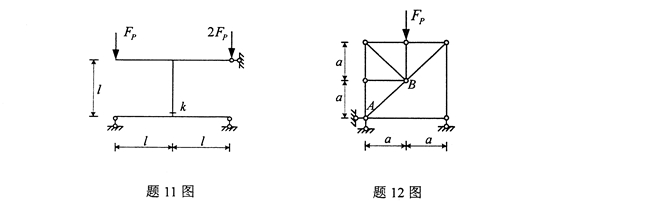

11．圖示靜定結構，k截面彎矩（以左側受拉為正）Mk=______。
![]()
12．圖示桁架AB桿的軸力FNAB=______。
![]()

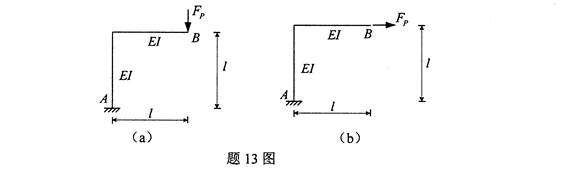

13．圖所示結構中B點水平方向線位移為（→），則根據虛功互等定理求得圖所示結構中B點豎直方向線位移（以向下為正）等于______。
![]()

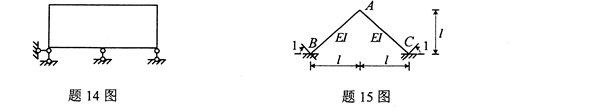

14．圖示結構的超靜定次數為_(kāi)_____。
![]()
15．圖示結構B支座發生順時針?lè)较騿挝晦D(zhuǎn)角，C支座發生逆時針?lè)较騿挝晦D(zhuǎn)角，由此產生的AB桿A端彎矩（繞桿端順時針為正）MAB=______。
![]()

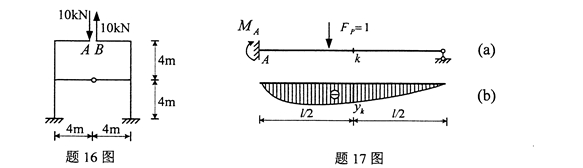

16．圖示對稱結構，AB兩截面的水平方向相對線位移為_(kāi)_____。
![]()
17．圖為圖所示結構MA影響線，豎標yk值等于______。
![]()
18．單元坐標轉換矩陣［T］是正交矩陣，即［T］-1=______。
![]()

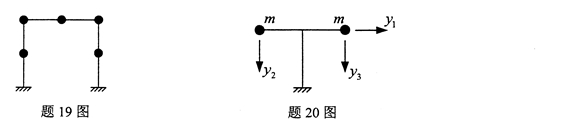

19．圖示體系，各桿EI為常數，不計軸向變形，其動力自由度數目為_(kāi)_____。
![]()
20．圖示體系的質量矩陣［M］=______。（EI為常數）
![]()
三、計算題（本大題共3小題，每小題8分，共24分）
21．用力法計算圖示結構，作彎矩圖。（EI=常數）
![]()
22．作圖示梁C截面彎矩Mc、B支座左側截面剪力的影響線（Fp=1在AD上移動），并求在圖示固定荷載作用下MC的值。
![]()
23．求圖示連續梁的結構剛度矩陣和結構等效結點荷載矩陣。
![]()
四、分析計算題（本大題共3小題，每小題12分，共36分）
24．計算圖示結構，作彎矩圖、剪力圖和軸力圖。
![]()
25．列出圖示結構的位移法方程，并求出方程中的所有系數和自由項。
![]()
26．圖示結構各桿EI為常數，不計阻尼。試求：
(1)結構自振頻率ω和自振周期T；
(2)在荷載Fp(t)=F0sinθt作用下，結構作穩態振動時的振幅。其中，θ=ω.
![]()
